老款J-SAP-8401手動火災報警按鈕
一、海灣J-SAP-8401手動火災報警按鈕概述

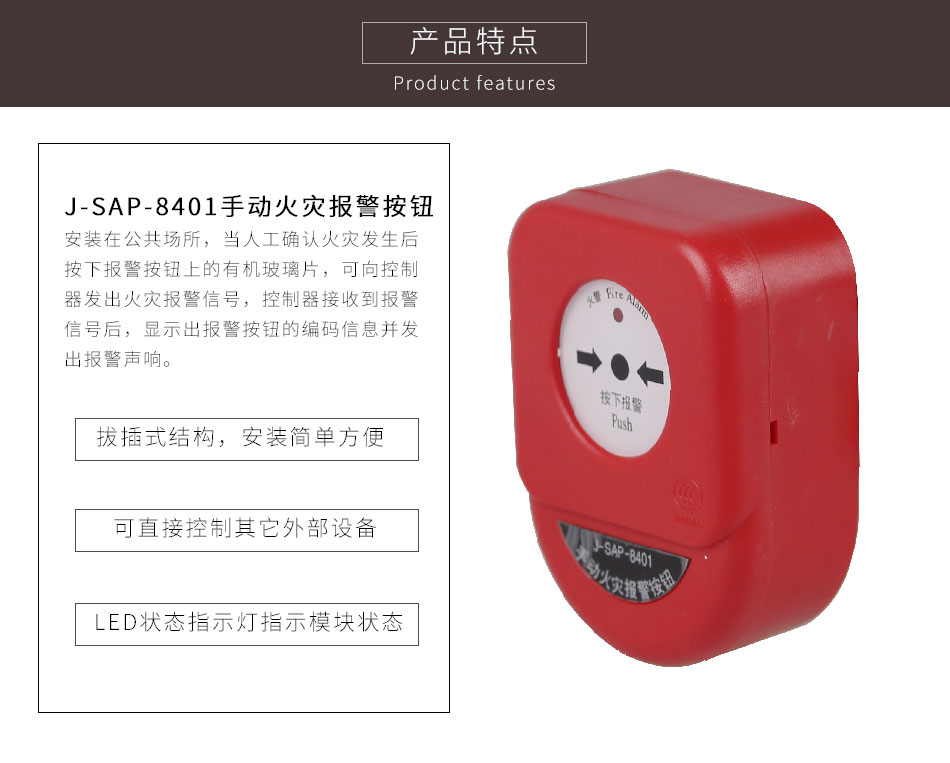

J-SAP-8401手動火災報警按鈕（以下簡稱報警按鈕）安裝在公共場所，當人工確認火災發生后按下報警按鈕上的有機玻璃片，可向控制器發出火災報警信號，控制器接收到報警信號后，顯示出報警按鈕的編碼信息并發出報警聲響。
二、海灣J-SAP-8401手動火災報警按鈕特點

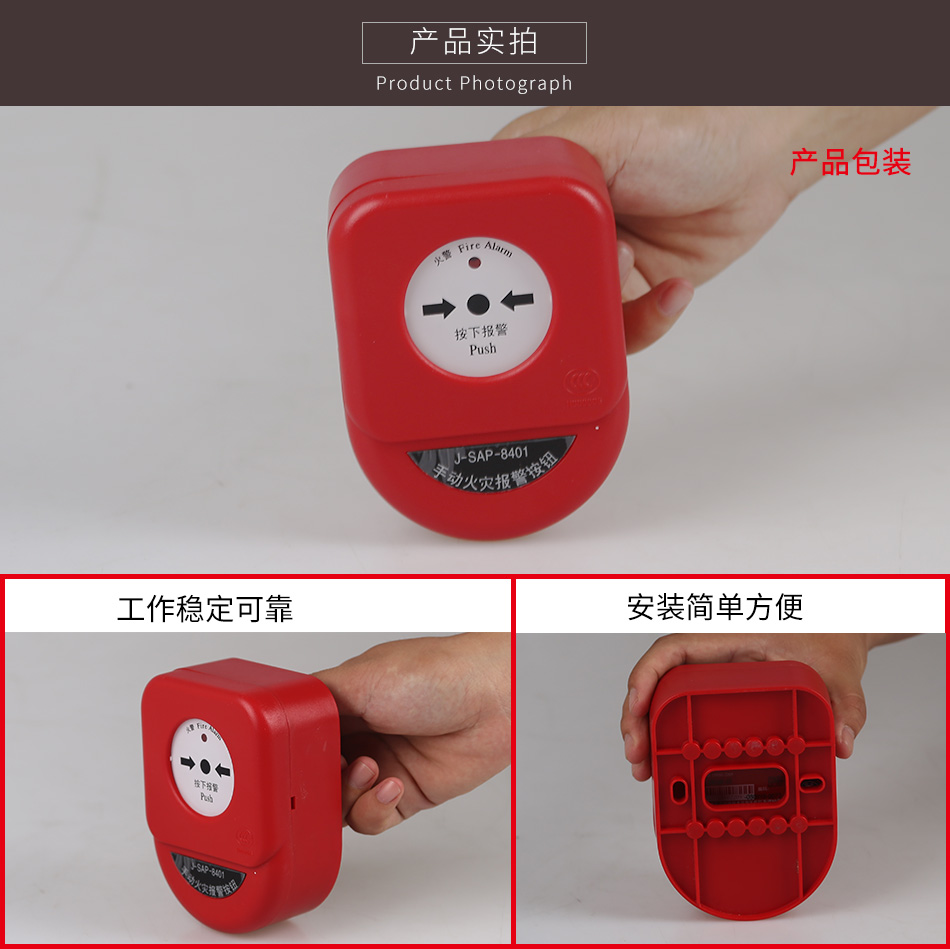

1.采用拔插式結構設計，安裝簡單方便。
2.按下報警按鈕玻璃片，報警按鈕提供的獨立輸出觸點，可直接控制其它外部設備。
3.報警按鈕上的有機玻璃片在按下后可用專用工具復位。
4.用微處理器實現對消防設備的控制，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。
5.地址碼為電子編碼，可現場改寫。

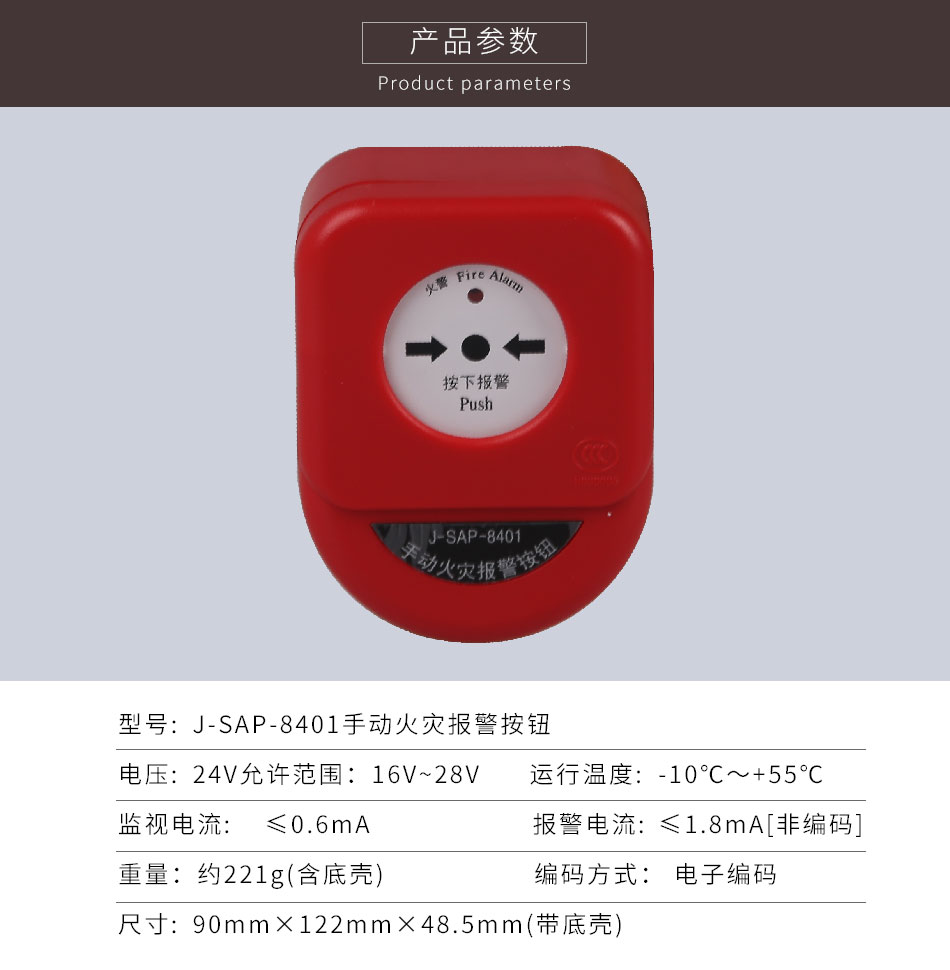

三、海灣J-SAP-8401手報技術特性
1.工作電壓：
信號總線電壓：24V允許范圍：16V~28V
2.工作電流：
3.監視電流≤0.6mA
4.報警電流≤1.8mA[非編碼]
5.輸出容量：額定DC60V/100mA無源輸出觸點信號，接觸電阻≤100m
6.啟動零件型式：重復使用型
7.啟動方式：人工按下有機玻璃片
8.復位方式：用吸盤手動復位
9.指示燈：紅色，正常巡檢時約3s閃亮一次，報警后點亮
10.編碼方式：電子編碼，編碼范圍在1～242之間任意設定
11.線制：與控制器無極性二線制連接
12.使用環境：類型：戶內溫度：-10℃～+55℃相對濕度≤95%，不凝露
13.外形尺寸：90mm×122mm×48.5mm(帶底殼)
14.外殼防護等級：IP43
15.殼體材料和顏色：ABS，紅色
16.重量：約221g(含底殼)
17.安裝孔距：65mm
18.執行標準：GB19880-2005
四、海灣J-SAP-8401結構特征與工作原理

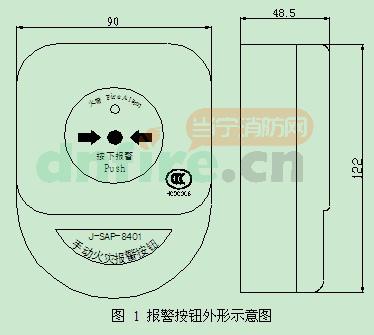

1.報警按鈕的外形示意圖如圖1所示。
1.報警按鈕的外形示意圖如圖1所示。
2.工作原理
本報警按鈕采用按壓報警方式，通過機械結構進行自鎖，可減少人為誤觸發現象。報警按鈕內置單片機，完成報警檢測及與控制器通訊功能。單片機內含EEPROM用于存儲地址碼、設備類型等信息，地址碼可通過本公司生產的GST-BMQ-1B或GST-BMQ-2型電子編碼器進行現場更改。
